PamuFan
風量は自由自在
ほたるの次は扇風機でしょう〜
扇風機の風量を自由自在にコントロールできたら‥
いつも持ち歩いているPalmが扇風機の機能があれば‥
そんな夢をまじめに解決します。（笑）
まずは試作！
最初はトランジスタ２石で考えていたのですが
結局シンプルな１石で作りました。

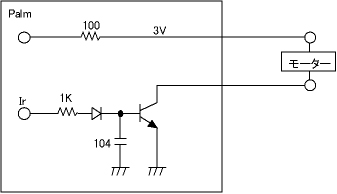

回路図です。
モーターは２Ｖ程度で回る省電力のタイプを使用します。
マイクロロボット用や模型飛行機用のモーターがいいと思います。
流れる電流によって適当にトランジスタを選びます。
ベース電流を決める抵抗値もこのトランジスタのhfe値に応じて決めます。
よくわかんなかったら適当に1K程度を選んでモーターの回りが悪ければ、
カットアンドトライで抵抗値を小さくすればOK。＜いいかげん〜（笑）

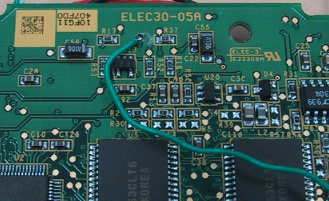

回路図で Ir と書かれているのは赤外線の送信部分です。
Palm IIIx の場合写真の場所になります。

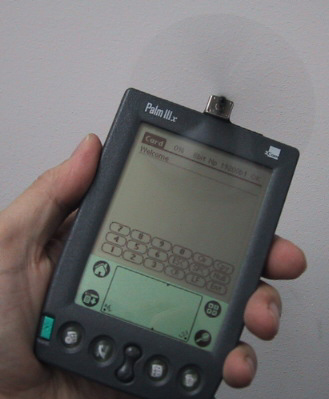

まわった〜
回ってます、回ってます。:-)
ここで大きな問題が発生！
液晶の前でブンブン回るファンのために
液晶にタッチできません。（涙）
これは大きな設計ミスです。（笑）

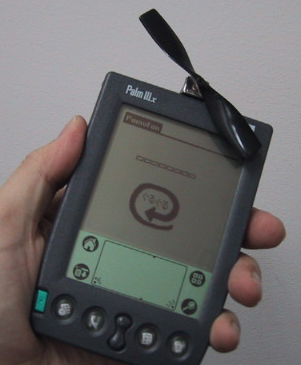

PamuFan用アプリケーション
ほたるの時に作ったGeneratorを改良しました。
画面でスタイラスをぐるぐる回すとファンが回転します。
早くまわすほど風量は強くなります。
涼しくなろうと思えば思うほど、汗をかきます。:-)
しかし‥
これがなかなかうまく行きません。
モーターは最初の起動に大きな電流が必要です。
そのため、ゆっくりと起動することができません。
結局、最初最大風量で回して、だんだん遅くして
止まらない程度に回しつづける必要があります。
これは条件によってチューニングが必要で
アプリとして公開することは断念しました。
という訳で‥
私だけがひっそりと楽しむ事にしました。
自分で作ってみようという気は起こさないでください。
アプリケーションのサポートができません。
申し訳ありません。
まぁ、こんな事をしたい人はいないか‥（笑）
■改造は自己責任で■
↑しないでね
