NX80V 電源スイッチの修理

私の愛用しているメインマシン
NX80Vの電源スイッチが壊れてしまいました。

5/11/2005 by Shigeyuki Seko

私の愛用しているPalm OS機、ソニーのNX80Vもかなり年季が入ってきました。
今まで特に大きなトラブルもなく使用していましたが、
先日ついに電源スイッチが動作しなくなりました。

スイッチのプラスチック製の爪が内部で折れているようです。
単に電源スイッチの機能のみが使用できないのであれば
ogaogaさん（http://www.ogaoga.org/）の作られたDefaultCaptureで
CAPTUREスイッチを電源スイッチにしてしまえば問題ないのですが、
私の場合、運悪くHOLDモードになってしまったようです。

NX80Vの電源スイッチはHOLDモードスイッチと兼用になっています。
HOLDモードとは音楽を聴く場合などにPalm操作を制限するモードで、
この状態ではDefaultCaptureも使用できません。

Webを探してみたところ同じような症状で悩む人を何人かみつけました。
この電源スイッチの破損＋HOLDモードで使えなくなってしまうケースは割合多いようです。

今回、とにかく使えればいいということで修理してみました。
修理というか半分破壊ですので自己責任でお願いします。

とにかく簡単、お気軽修理です。
特殊な技術もいらず、５分で機能が復活します。

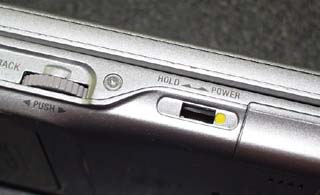

電源スイッチ部分の拡大写真です。
このスイッチの内部のプラスチック製のつめが折れているようです。
HOLDモード状態のまま、まったく動作しません。
スイッチを操作しても何の手ごたえもなくスカスカです。

小型のマイナスドライバ等で筐体とスイッチ部分に傷をつけないように
スイッチのプラスチック製の部品を外します。

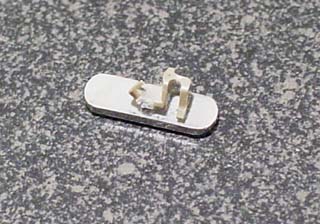

外したスイッチ部分です。
見事に爪が折れています。
それにしても小さなプラスチックに小さな爪です。
これではちょっと耐久性に不安があります。

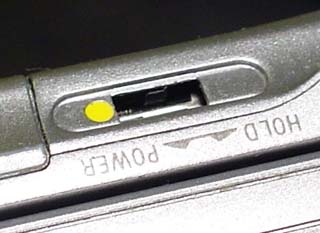

スイッチ部分をよく見ると内部に小さな黒いスイッチの爪が見えます。
このスイッチがHOLD側にあるとHOLDモードになったままとなり操作ができません。

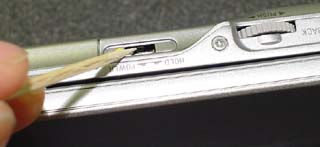

このスイッチを爪楊枝等を使って中央の位置にします。

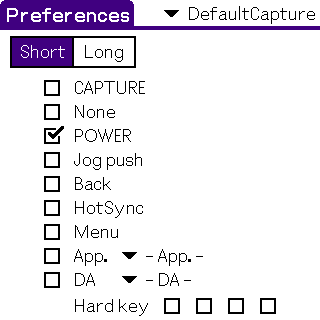

DefaultCaptureを使ってCAPTUREボタンを電源スイッチとして使用できるよう設定します。

この状態で実際にCAPTUREボタンを押して電源のON/OFFができるか確認します。
問題なく電源のON/OFFができることを確認した後、
外したスイッチの部品の爪の折れた部分をニッパ等で切り取り

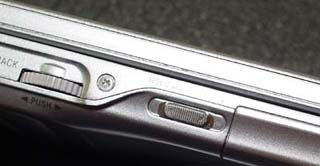

それをもとあった位置に接着剤で貼り付けます。

私の場合、スライドスイッチによる電源ON/OFFは少々使いにくかったので
CAPTUREボタンを押すだけで電源がON/OFFできるのはかえって使いやすくなりました。
写真をとる場合など、CAPTUREボタンでカメラアプリを起動したい場合は、
CAPTUREボタンを長押しすることにより起動できるようDefaultCaptureで設定すればOKです。

このDefaultCapture、細かなところまでよく配慮されているすばらしいソフトです。
作者のogaogaさんに感謝！
おかげでNX80Vが復活しました。
